Како калибрисати ултразвучне мераче протока воде
Калибрација стезаљке-на ултразвучном мерачу протока за воду захтева уношење тачних параметара цеви, проверу положаја сонде и упоређивање очитавања са референтним стандардом. Већина инсталација постиже 1-3% тачности без формалне калибрације, али калибрација процеса на лицу места може да побољша ово на 0,5% када је то потребно.
Процес се разликује од традиционалних инлине мерача јер се ултразвучни претварачи протока монтирају споља и у великој мери зависе од квалитета акустичне спојнице и мерења геометрије цеви. Овај водич покрива и методе-подешавања засноване на параметрима и референтне{2}}методе калибрације које су специфичне за апликације у води.

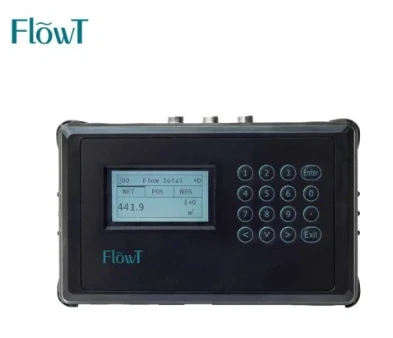

Разумевање калибрације у односу на конфигурацију за стезаљке-на ултразвучним мерачима протока
Стезаљка на ултразвучном мерачу протокас користе два различита процеса прецизности који се често бркају. Конфигурација параметара укључује унос пречника цеви, дебљине зида, материјала и својства флуида у трансмитер мерача протока. Ово математичко подешавање омогућава мерачу да израчуна проток на основу транзитних-временских разлика ултразвучних сигнала који путују кроз зид цеви и воду.
Калибрација процеса упоређује стезаљку ултразвучног мерача протока на очитањима са познатим референтним стандардом у стварним радним условима. Референца може бити калибрисани главни мерач, резервоар за мерење или систем за мерење запремине са НИСТ-следљивом прецизношћу најмање четири пута бољом од уређаја који се калибрише.
Већина апликација за воду постиже прихватљиву прецизност само правилном конфигурацијом. Произвођачи мерача протока ултразвучне стеге наводе ±1-3% несигурности када су параметри цеви исправно унети. Калибрација на терену постаје неопходна када апликације захтевају већу прецизност, као што је пренос старатељства, усклађеност са прописима или фактурисање где финансијске трансакције зависе од тачности мерења.
Пред{0}}Захтеви за калибрацију и избор локације
Одабир одговарајуће локације за инсталацију одређује да ли ће калибрација успети. Стезаљка на типу ултразвучног мерача протока захтева специфичне услове цеви за генерисање јаких, стабилних сигнала који производе конзистентна очитавања.
Захтеви за дужину равне цеви
Проток воде развија предвидљив профил брзине у равним деловима цеви. Колена, вентили, редуктори и Т-ови стварају турбуленцију и изобличења протока која узрокују грешке у мерењу. Индустријски стандарди препоручују минималне праве дужине цеви од 10 пречника цеви узводно и 5 пречника цеви низводно од стезаљке ултразвучног мерача протока на месту инсталације.
За водоводне системе са озбиљним узводним поремећајима као што су вишеструка колена у различитим равнима или делимично отворени вентили, проширите горњи део на 15-20 пречника. Када довољно равне цеви није доступно, примените правило 2/3: поставите стезаљку преносног ултразвучног мерача протока са две-трећине доступне равне цеви узводно и једном трећином низводно.
Лоцирајтеултразвучна обујмица{0}}на мерачу протокауградња најмање 30 пречника цеви од пумпи. Вибрације и кавитација пумпе стварају акустични шум који омета детекцију сигнала, смањујући поузданост мерења чак и када се јачина сигнала чини одговарајућом.
Процена стања цеви
Припрема површине директно утиче на пренос ултразвучног сигнала кроз зид цеви. Темељно очистите простор за постављање, уклањајући боју, рђу, каменац и заштитне премазе. Полирајте металне цеви брусилицом или брусилицом да бисте постигли голи, глатки метал. Стезаљка на ултразвучним претварачима за мерење протока воде захтева присан контакт кроз спојни гел, а све неправилности на површини стварају ваздушне празнине које блокирају ултразвучни пренос.
Проверите да ли постоје облоге цеви, посебно у старијим системима за воду. Цементне облоге, епоксидни премази или пластични уметци између зида цеви и протока воде могу значајно умањити ултразвучне сигнале. Измерите стварну дебљину зида помоћу ултразвучног мерача дебљине уместо да се ослањате на распореде цеви, јер корозија и накупљање каменца мењају димензије током времена.
Проверите да ли је цев потпуно пуна воде током мерења. Делимично попуњене цеви поништавају прорачун протока јер мерач претпоставља пуну површину -попречног пресека цеви{2}}. Монтирајте на вертикалне делове цеви са узлазним током када је то могуће, или на хоризонталне цеви на најнижој тачки у систему где се вода природно акумулира.
Конфигурација параметара за апликације за воду
Тачан унос параметара чини основу ултразвучне стеге-на калибрацији мерача протока. Предајник користи ове вредности за израчунавање дужине акустичне путање и брзине протока на основу измерених транзитних времена.
Основни параметри цеви
Прво унесите спољни пречник, мерећи на месту уградње сонде помоћу траке за пречник или π- траке посебно дизајниране за мерење цеви. Грешка од 1 мм у мерењу пречника на цеви од 1-инча (25 мм) уноси приближно 8% грешке протока због квадратног односа између пречника и површине попречног пресека.
Мерење дебљине зида захтева прецизне ултразвучне мераче дебљине. Номиналне вредности распореда цеви често се не поклапају са стварним условима на терену, посебно у старијим водоводним системима где је унутрашња корозија истањила зидове. Измерите на више тачака око обима цеви и користите просечну вредност. За преносну стезаљку на мерачу протока, дебљина зида утиче на прорачун размака трансдуктора и време путовања сигнала кроз материјал цеви.
Изаберите одговарајући материјал цеви из библиотеке мерача: челик, нерђајући челик, нодуларно гвожђе, бакар, ПВЦ, ХДПЕ или други материјали уобичајени у водоводним системима. Сваки материјал има јединствена својства акустичне брзине која утичу на то како се ултразвук шири кроз зид цеви. Коришћење погрешног подешавања материјала доводи до систематских грешака у прорачуну-времена транзита.
Избор параметара течности
Изаберите „Вода“ из библиотеке флуида за већину апликација за воду за пиће, сирову воду и отпадне воде. Стезаљка-на ултразвучном сензору протока користи стандардне вредности акустичне брзине за воду: приближно 1482 м/с на 20 степени. Овај уграђени{5}}параметар објашњава како ултразвук путује кроз течни медијум.
За воду са високим садржајем суспендованих материја (већим од 5-10%), слабљење сигнала се повећава, а прецизност опада. Стезаљка за ултразвучни мерач протока на методу транзитног времена захтева релативно чисту воду у којој честице не распршују или апсорбују ултразвучни сноп. Вода са раствореним чврстим материјама (минерали) генерално не утиче на мерење, али суспендоване честице као што су седимент, алге или чврсте материје из канализације могу да ометају.
Температура утиче на акустичну брзину воде. Већина мерача протока са стезаљкама укључује аутоматску температурну компензацију када су опремљени спољним сензорима температуре. За апликације високе{2}}прецизности, инсталирајте ПТ100 РТД сензоре близу тачке мерења и повежите их са предајником за компензацију-у реалном времену.

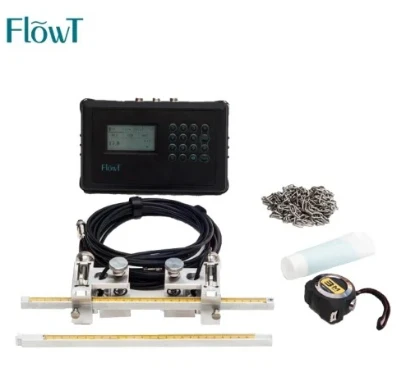

Конфигурација за монтажу сонде
Мерач израчунава оптимални размак трансдуктора на основу унетих параметара. Две методе монтаже прилагођавају различите услове цеви: дијагонални (који се такође назива В-режим или време пролаза-) за већину апликација за воду на цевима ДН25 до ДН6500мм и рефлексни (З-режим) за мање цеви где се дијагоналне путање не уклапају геометријски.
Обилно нанесите акустични спојни гел и на лице сонде и на очишћене површине цеви. Преносна обујмица за ултразвучни мерач протока у потпуности зависи од ове спојнице за пренос ултразвука у зид цеви. Користите гел за акустично спајање посебно дизајниран за ултразвучне апликације-а не-маст опште намене или вазелин, који можда неће обезбедити адекватан пренос звука или временом оштетити лица сонде.
Поставите претвараче према израчунатом размаку приказаном на предајнику, обично приказаном у милиметрима или инчима. Причврстите их магнетним држачима (за гвоздене цеви), монтажним шинама или тракама. Примените чврст, равномеран притисак да бисте обезбедили потпуни контакт без ваздушних празнина. Спојница на индикатору јачине сигнала мерача протока течности пружа-повратне информације у реалном времену-оптимизује постављање док квалитет сигнала не достигне најмање 70-80% максимума.
На-Методе калибрације процеса на локацији
Процесна калибрација упоређује стезаљку на ултразвучном мерачу протока за очитавања воде са референтним мерењима у стварним радним условима. Три методе одговарају различитим теренским ситуацијама и захтевима за тачност.
Волуметријска метода прикупљања
Овај примарни стандардни приступ постиже високу прецизност директним мерењем запремине. Најбоље функционише за ниже стопе протока у системима за воду где се проток може преусмерити у калибрисане резервоаре или посуде за прикупљање.
Затворите изолационе вентиле да бисте успоставили стабилан проток кроз преносну тачку мерења ултразвучног мерача протока. Дозволите систему да се стабилизује неколико минута-просечна очитавања мерача протока током времена, а тренутне флуктуације треба да се пригуше пре него што започнете тестирање.
Преусмерите ток воде у калибрисани резервоар за прикупљање познате запремине. Покрените прецизни тајмер истовремено са преусмеравањем протока. Стезаљка на ултразвучном сензору протока наставља мерење током сакупљања. Напуните резервоар до означене линије за калибрацију, а затим зауставите и тајмер и преусмеравање протока истовремено.
Израчунајте референтни проток тако што ћете сакупљену запремину поделити са протеклим временом. Упоредите ово са очитавањем тотализатора са стеге мерача протока на типском уређају. Разлика представља грешку мерача при том специфичном протоку. Поновите тест на минималном, средњем-опсегу и максималном очекиваном протоку да бисте окарактерисали перформансе у радном опсегу.
На пример, ако прикупљање 1000 литара током 300 секунди даје референтни проток од 200 литара у минути, док је клема ултразвучног мерача протока на приказаном 206 литара у минути, грешка је +3%. Примените фактор корекције од 0,971 (200/206) на будућа очитавања или подесите К-фактор мерача ако предајник дозвољава скалирање поља.
Поређење са референтним мерачем
Инсталирајте калибрисану референтну ултразвучну стезаљку-на мерачу протока или другом-уређају високе прецизности у серији са мерачем који се калибрише. Ова метода добро функционише када волуметријско сакупљање није изводљиво због великих брзина протока или захтева континуираног процеса.
Референтни стандард треба да има документовану следљивост калибрације према НИСТ-у или еквивалентним националним стандардима, са несигурношћу најмање четири пута бољом од јединице која се тестира. За ±1% стезаљку на ултразвучном мерачу, референца треба да буде ±0,25% или боља.
Покрените оба мерача истовремено у низу услова стабилног протока. Снимите очитавања са сваког уређаја у истим временским тачкама-најмање 5 узастопних мерења при свакој брзини протока теста да бисте утврдили поновљивост. Израчунајте просечно очитавање из сваког сета и упоредите мерач који се тестира са референтним стандардом.
Statistical analysis of the data reveals both systematic error (consistent offset) and precision (scatter in repeated readings). If the clamp on flow meter ultrasonic unit consistently reads 2% high across all flow rates, apply a systematic correction. If readings scatter excessively (standard deviation >1% очитавања), истражите проблеме са инсталацијом: неадекватна равна цев, пулсирање протока или лоша акустична спојница.
-Технике верификације на лицу места
Када формална калибрација није практична, методе верификације дају сигурност да преносива стезаљка на мерачу протока ради у прихватљивим границама. Ове технике не замењују калибрацију, већ идентификују велике грешке или помаке током времена.
Test the clamp on ultrasonic flow sensor at multiple points around the pipe circumference-top, bottom, and both sides. In properly developed laminar flow with a symmetrical velocity profile, readings should agree within ±2-3%. Significant variations (>5%) указује на сметње протока од оближњих фитинга или недовољну равну дужину цеви.
Извршите тест верификације нултог{0}}тока. Затворите изолационе вентиле да бисте потпуно зауставили проток воде. Мерач протока треба да прикаже нулу у оквиру своје одређене нулте оцене стабилности, обично ±0,01-0,03 м/с. Стална очитавања различита од нуле указују на померање, контаминацију сонде или електронске проблеме који захтевају сервис произвођача.
Упоредитеултразвучна стезаљка на мерачу протокаочитавање у односу на пројектоване брзине протока система или криве пумпе када тачне референтне вредности нису доступне. Иако није прецизна калибрација, ова провера исправности идентификује очигледно нетачна очитавања која указују на грешке у конфигурацији или проблеме са опремом.
Подешавање фактора калибрације
Већина ултразвучних мерача протока са спојницама омогућава подешавање поља помоћу фактора скалирања или К{0}}фактора који исправљају систематске грешке откривене током калибрације.
К-Метод прилагођавања фактора
Фактор К- (који се такође назива фактор метра или фактор размере) је множилац који се примењује на необрађено мерење. Фабричка вредност је обично 1.0000. Након поређења са референтним стандардом, израчунајте фактор корекције: К-фактор=(Референтно очитавање) / (Очитавање мерача).
На пример, ако референтни проток мери 500 литара у минути, док мерач протока са стезачем приказује 515 литара у минути, фактор корекције је 500/515=0.9709. Унесите ову вредност у мени за калибрацију предајника-који је често заштићен приступом лозинком да бисте спречили неовлашћене промене.
Неки ултразвучни мерачи протока-на моделима подржавају линеаризацију са више-тачака са до 11 сегмената. Ова напредна функција исправља не-нелинеарне грешке које варирају у опсегу протока, уобичајене у транзитним-мерама времена на које утичу промене Рејнолдсовог броја. Унети корективне факторе на свакој тачки калибрације; трансмитер интерполира између тачака за међупротоке.
Трајно чувајте резултате калибрације у -неиспарљивој меморији (ФЛАСХ или ЕЕПРОМ). РАМ меморија са резервном батеријом може изгубити податке ако батерија поквари. Користите функцију учвршћивања или чувања мерача у складу са упутствима произвођача да бисте осигурали да исправке трају кроз циклусе напајања.
Калибрација нулте{0}}тачке
Корекција померања нулте тачке елиминише мала упорна очитавања када проток не постоји. Са верификованим нултим протоком (затворени вентили, стабилни услови), приступите менију за калибрацију нуле. Стезаљка ултразвучног мерача протока мери време диференцијалног пролаза са стационарном течношћу и поставља ово као референтну нулту тачку.
Правилна калибрација нуле захтева термичку стабилност. Температурни градијенти између претварача могу створити сигнале привидног протока чак и са нултим стварним протоком. Дозволите систему да достигне термичку равнотежу-обично 10-15 минута након затварања вентила – пре него што извршите калибрацију нуле.
Track zero drift over time as part of routine maintenance. Increasing zero offset (>0,05 м/с) указује на контаминацију сонде, деградацију спојног гела или електронско померање. Преносни ултразвучни мерач протока на стезаљци треба да одржава нулту стабилност унутар ±0,01-0,03 м/с између годишњих калибрација.
Учесталост калибрације и распоред одржавања
Избор интервала калибрације балансира критичност мерења у односу на цену и време застоја. Различите примене воде захтевају различите приступе засноване на захтевима за тачност, регулаторним мандатима и факторима ризика.
Временски{0}} Интервали калибрације засновани на времену
Већина индустријских апликација за мерење воде калибрише стезаљке на ултразвучним мерилима протока годишње. Овај интервал пружа разумно поверење у тачност док минимизира трошкове калибрације. Стезаљка мерача протока на типском дизајну са спољним претварачима доживљава мање померања од инлине мерача са влажним компонентама које се троше или кородирају.
Апликације са високим{0}}улозима захтевају чешће калибрацију. Тачке за пренос старатељства где вода мења власништво између страна могу захтевати тромесечну или чак месечну верификацију. Бројила за обрачун за општинску продају воде обично прате државне или покрајинске прописе који наводе интервале од 6-12 месеци са формалном сертификацијом.
Апликације са ниском-критичношћу продужавају интервале на 2-4 године. Системи за праћење процеса где је тачност од ±5% довољна често могу да раде неколико година између калибрација, посебно када периодична верификација на лицу места потврђује стабилне перформансе.
Спецификације произвођача дају смернице, али стварне стопе померања зависе од услова рада. Оштра окружења са екстремним температурама, вибрацијама или корозивном атмосфером убрзавају старење компоненти и скраћују циклусе калибрације.
Окидачи калибрације засновани на условима{0}
Модерна ултразвучна стезаљка-на мерилима протока обухвата дијагностичке функције које прате здравље сензора и квалитет сигнала. Смањење јачине сигнала, повећање нивоа шума или пораст заставица грешке указују на потенцијално одступање тачности пре него што постане озбиљно.
Track key performance indicators over time: signal strength percentage, signal-to-noise ratio, and flow velocity standard deviation. The clamp on ultrasonic flow sensor should maintain consistent signal strength (>70%) током целог радног века. Постепени пад указује на сушење спојног гела, контаминацију површине или деградацију сонде која захтева пажњу.
Compare readings against process expectations: known pump discharge rates, tank fill times, or batch quantities. Significant deviations (>5% промена) од историјских образаца сугеришу одступање калибрације, чак и када се дијагностика чини нормалном.
Физички догађаји покрећу тренутне потребе за верификацијом. Након уклањања и поновног инсталирања претварача-чак и на истој цеви-потврдите калибрацију јер мале промене положаја утичу на акустички пут. Поправке, замене или модификације цеви захтевају поновну калибрацију пошто су се геометријски параметри можда променили.
Документација и евиденција{0}}Чување
Одржавајте записе о калибрацији за сваку преносиву стезаљку на инсталацији мерача протока: датум, техничар, референтни стандард који се користи, услови околине и резултати на свакој тачки испитивања. Документујте услов „као-пронађено” пре прилагођавања и учинак „као-лево” после исправки.
Укључите анализу несигурности у извештаје о калибрацији. Комбинована несигурност узима у обзир референтну стандардну несигурност, поновљивост поступка испитивања и факторе околине. Исправне изјаве о несигурности показују усаглашеност са ИСО 17025 за акредитоване калибрације.
Пратите историју калибрације током времена да бисте идентификовали трендове. Повећани фактори корекције или погоршана поновљивост сигнализирају потенцијалне проблеме опреме који захтевају истраживање. Стезаљка на ултразвучном мерачу протока воде треба да покаже стабилне перформансе између калибрација; прекомерно одступање предлаже преиспитивање услова уградње или потребе замене.
Решавање уобичајених проблема са калибрацијом
Покушаји калибрације на терену понекад откривају проблеме који захтевају корекцију пре него што је могуће прецизно мерење. Систематско решавање проблема изолује основне узроке.
Ниска или нестабилна снага сигнала
Јачина сигнала испод 50% спречава поуздано мерење. Стезаљка за ултразвучни мерач протока не може да разликује сигнале протока од позадинске буке када однос сигнала-према-шуму падне пренизак.
Прво проверите наношење гела за спајање. Уклоните сонде, темељно очистите обе стране и површине цеви, а затим поново обилно нанесите свеж акустични спојни гел. Стари гел се суши и губи својства акустичне трансмисије. Уверите се да мехурићи ваздуха нису заробљени испод лица сонде-чест проблем који се појављује као недоследна јачина сигнала.
Verify wall thickness measurements. Excessively thick pipe walls (wall thickness >10% пречника цеви) пригушују ултразвучне сигнале јер више енергије путује око цеви, а не кроз воду. Размислите о преласку на веће претвараче дизајниране за цеви са-дебелим зидовима или преместите на део са тањим зидовима.
Стање цеви утиче на пренос сигнала. Нагомилавање унутрашњег каменца, јака корозија или деламинирајуће облоге распршују ултразвучне зраке и смањују јачину сигнала. Стезаљка на мерачу протока течности можда неће радити на озбиљно деградираним цевима; сензори типа уметања- који продиру кроз зид цеви у струју нуде алтернативе за тешке инсталације.
Флуктуације читања и шум
Неправилна очитавања која варирају за више од 5% у условима стабилног протока указују на проблеме са инсталацијом или протоком, а не проблеме са калибрацијом.
Недовољна равна дужина цеви узрокује изобличење профила протока. Профили турбуленције, вртлога и асиметричне брзине се стално мењају, производећи флуктуирајућа мерења{1}}времена транзита. Тип клеме за мерач протока израчунава просечну брзину на акустичкој путањи, али брзо променљиви обрасци протока спречавају стабилно усредњавање. Преместите се на бољи део са одговарајућом узводном равном цеви или инсталирајте уређај за побољшање протока да бисте исправили поремећени проток.
Увлачење ваздуха ствара нестабилност мерења. Мехурићи се непредвидиво распршују и пригушују ултразвучне сигнале. У хоризонталним цевима, инсталирајте сонде са стране, а не на врху да бисте избегли сметње мехурића-турбуленција воде има тенденцију да концентрише мехуриће близу врха цеви. За упорну аерацију, размотрите опрему за дегазацију или преместите узводно од тачака убризгавања ваздуха.
Електрични шум из фреквентних претварача, мотора или трансформатора спаја се у осетљиву ултразвучну електронику. Преносни ултразвучни мерач протока клешта мери миливолт-сигнале осетљиве на електромагнетне сметње. Проверите исправно уземљење кућишта мерача и одвојите сигналне каблове од струјних проводника. Оклопљени каблови са одговарајућим уземљењем смањују хватање буке.
Систематске грешке при читању
Доследне грешке у свим брзинама протока-очитавања увек 10% висока или ниска-сугеришу грешке у конфигурацији параметара пре него праве проблеме са калибрацијом.
Проверите мерење пречника цеви и дебљине зида. Мале грешке у пречнику стварају велике грешке протока због односа на квадрат између радијуса и површине. Грешка од 2 мм на цеви ДН100 (номинално 100 мм) уводи грешку површине од 4% и одговарајућу грешку протока.
Потврдите да избор материјала одговара стварном саставу цеви. Нерђајући челик, угљенични челик и нодуларно гвожђе имају различите акустичне брзине. Коришћење нетачних параметара материјала искривљује-прорачун времена транзита. Када нисте сигурни у материјал цеви, референтне ознаке цеви, спецификације или извршите испитивање материјала.
Проверите присуство кошуљице. Ултразвучна обујмица за мерење протока при прорачуну претпоставља хомогени материјал зида цеви. Цементне, епоксидне или гумене облоге делују као додатне акустичне баријере које нису узете у обзир у стандардним прорачунима. Неки одашиљачи укључују функције компензације облоге-омогућавају их и уносе дебљину облоге и својства материјала када постоје.
Реинолдс Нумбер Еффецтс
Flow measurement accuracy varies with Reynolds number, which characterizes whether flow is laminar, transitional, or turbulent. The clamp on ultrasonic flow sensor performs best in fully turbulent flow (Reynolds number >10.000) где су профили брзине предвидљиви и добро{2}}развијени.
У прелазном току (Реинолдс 2.000-10.000), облик профила брзине се мења са брзином протока, стварајући не-нелинеарне грешке мерења. Мерач може тачно да очитава при великим протокима, али показује све већу грешку како се проток смањује. Калибрација у више тачака са корекцијом линеаризације решава овај проблем, примењујући различите факторе корекције на различитим опсезима протока.
Веома мали Рејнолдсови бројеви (<2,000, laminar flow) produce parabolic velocity profiles poorly matched to the meter's acoustic path. Measurement uncertainty increases significantly, often exceeding ±10%. The ultrasonic clamp on flow meter isn't ideal for these applications; consider alternative technologies like magnetic flowmeters that handle laminar flow better.
Напредна калибрација
Специјализоване апликације за воду захтевају побољшане приступе калибрацији осим основне конфигурације параметара и верификације у једној{0}}тачки.
Температурна компензација
Брзина звука воде варира око 2,4 м/с по степену. Преко температурног опсега од 50 степени уобичајеног у индустријским системима воде, ово представља промену од 120 м/с-довољну да унесе грешку мерења од 8% ако није компензована.
Инсталирајте РТД температурне сензоре (ПТ100 или ПТ1000) на месту мерења и повежите их са температурним улазом предајника. Тип стезаљкеултразвучни мерач протокапримењује-исправке у реалном времену да би се узела у обзир промена акустичне брзине. Проверите да ли је компензација температуре омогућена у конфигурацији мерача-неке јединице захтевају ручну активацију ове функције.
За пренос надзора или прецизне апликације, размислите о окружењима{0}}контролисаном температуром. Брзе промене температуре стварају топлотне градијенте између зида цеви и флуида, узрокујући привремени помак мерења док се поново не успостави топлотна равнотежа. Оставите 15-30 минута стабилне температуре пре критичних мерења.
Ефекти притиска на геометрију цеви
High water pressure (>1 МПа / 145 пси) благо проширује пречник цеви кроз еластичну деформацију. Стезаљка-на ултразвучном мерачу протока израчунава проток користећи унете димензије цеви, али стварне димензије се мењају под притиском.
За прецизне примене, извршите калибрацију при радном притиску. Инсталирање претварача притиска поред преносног уређаја за мерач протока омогућава мерења са{1}}компензацијом притиска ако трансмитер подржава ову напредну функцију.
Алтернативно, калибришите на више тачака притиска да бисте окарактерисали криву грешке{0}}индуковане притиском. Примените корекције на основу радног притиска или прихватите додатну компоненту несигурности (обично<0.5% for most water applications).
Линеаризација{0}}више тачака
Не-нелинеарне грешке које варирају у зависности од протока захтевају калибрационе криве у више-тачака уместо појединачних фактора корекције. Стезаљка за ултразвучни мерач протока-на предајнику чува факторе корекције на више тачака протока (обично 5-11), интерполирајући између тачака за међупротоке.
Извршите мерења калибрације у равномерним-размацима у радном опсегу: минимални, 25%, 50%, 75% и максимални проток. Израчунајте грешку у свакој тачки, а затим унесите факторе корекције за одговарајуће брзине протока у мени линеаризације мерача.
Овај приступ прихвата ефекте Рејнолдсовог броја, не-профиле идеалне брзине и друге систематске грешке{1}}зависне од протока. Инсталације за пренос под надзором обично користе линеаризацију са више-тачака да би се постигла тачност од ±0,5% у целом опсегу мерења.
Калибрација двосмерног протока
Системи за воду са обрнутим током-као што су циклуси повратног испирања или цевоводи под утицајем плимовања-захтевају калибрацију у оба смера тока. Стезаљка на ултразвучном мерачу протока воде обично мери двосмерно, али тачност може да се разликује између протока унапред и уназад.
Калибришите посебно за сваки правац, успостављајући независне факторе корекције. Неки предајници чувају двоструке калибрационе криве-једну за позитиван проток, а другу за негативан проток-аутоматски примењујући одговарајуће корекције на основу измереног правца протока.
Проверите нулту стабилност из оба смера. Мерач треба да показује нулу у оквиру спецификације без обзира на претходни смер протока. Упорни помак након преокрета протока указује на асиметричну монтажу сонде или проблеме са акустичним спајањем.
Усклађеност са прописима и стандарди
Формални захтеви за калибрацију разликују се у зависности од надлежности и типа апликације, али неколико стандарда регулише праксе мерења протока воде.
ИСО/ИЕЦ 17025 акредитација
Лабораторије које обављају услуге калибрације за законску метрологију, пренос старатељства или усклађеност са системом квалитета обично имају ИСО/ИЕЦ 17025 акредитацију. Овај међународни стандард утврђује захтеве за лабораторије за испитивање и калибрацију, обезбеђујући компетентност, непристрасност и доследан рад.
Акредитоване калибрације обезбеђују веће поверење кроз процедуре ревидиране-треће стране, опрему и квалификације особља. Калибрациони сертификати из ИСО 17025 лабораторија укључују детаљне изјаве о несигурности и показују следљивост до националних стандарда кроз непрекинути ланац поређења.
Преносни држач на мерачу протока који се користи као референца на терену треба да има тренутну ИСО 17025 калибрацију-коју се обично обавља сваке године у лабораторији користећи примарне стандарде као што су резервоари за мерење или главна мерила са НИСТ-следљивом прецизношћу.
ИСО 12242 ултразвучни транзитни{1}}мерачи времена
Овај међународни стандард утврђује захтеве и препоруке за ултразвучне мерачи протока течности који користе принципе{0}}мерања времена проласка. Покрива карактеристике перформанси, процедуре тестирања и захтеве за инсталацију специфичне за ултразвучну технологију.
ИСО 12242 дефинише класе тачности, при чему бројила класе 1,0 обезбеђују ±1% тачности и класа 1,5 метара ±1,5% тачности у одређеним опсегима протока. Процедуре калибрације треба да покажу усклађеност са класом тачности за коју се тврди да под референтним условима.
Стандард се бави утицајима околине: температурним ефектима, утицајима притиска, осетљивошћу профила протока и електромагнетном компатибилношћу. Свеобухватна калибрација укључује тестирање ових фактора утицаја, а не само основну верификацију тачности протока.
Водоводни прописи
Општинска водоводна предузећа суочавају се са прописима који регулишу тачност бројила за обрачун. Многе јурисдикције захтевају почетну верификацију, периодичну рекалибрацију и програме тестирања на терену како би се осигурало да се потрошачима правично наплаћује потрошња воде.
Мерач протока са стезаљкама можда неће бити одобрен за апликације директног обрачуна у свим јурисдикцијама-проверите локалне прописе. Ови уређаји обично служе као мерачи за проверу или привремени алати за мерење, а не као примарни инструменти за обрачун, иако неки новији модели испуњавају стандарде одобрења као што су ОИМЛ Р49 или АВВА Ц715 за мерење прихода.
Документована историја калибрације показује усклађеност током провера. Одржавати евиденцију која показује следљивост до националних стандарда, интервале калибрације и резултате испитивања. Комунална предузећа спроводе програме тестирања бројила ротирајући проценат бројила кроз објекте за калибрацију годишње како би одржали статистичко поверење у инсталирану популацију.
Често постављана питања
Колико често треба да поново калибрирам астезаљка{0}}на ултразвучном мерачу протоказа воду?
Стандардна пракса препоручује годишњу калибрацију за већину апликација за мерење воде. Праћење процеса ниске{1}}критичности се протеже на 2-4 године, док апликације за пренос старатељства или наплате могу захтевати тромесечну верификацију. Спецификације произвођача и регулаторни захтеви у вашој јурисдикцији одређују минималне интервале, али праћење засновано на стању помоћу дијагностичких функција помаже у идентификацији одступања између планираних калибрација.
Да ли могу да калибришем стезаљку-на ултразвучном мерачу без уклањања из цеви?
Да,{0}}калибрација процеса на лицу места функционише без уклањања претварача. Упоредите очитавање мерача са калибрисаним референтним стандардом који истовремено ради на истом делу цеви или преусмерите проток на волуметријски систем сакупљања. Функција прилагођавања фактора К-мерача омогућава корекције поља на основу резултата поређења. Ова не{5}}могућност неинвазивне калибрације је кључна предност технологије стезаљки-у односу на инлине мераче који захтевају уклањање ради лабораторијске калибрације.
Коју прецизност могу да очекујем након калибрације стезаљке-на ултразвучном мерачу протока за воду?
Properly configured meters achieve 1-3% accuracy without field calibration. On-site process calibration against NIST-traceable reference standards improves accuracy to 0.5-1% when pipe conditions and installation quality are optimal. Factors limiting accuracy include pipe wall thickness variation, flow profile disturbances from nearby fittings, and Reynolds number effects at low flow rates. Thick-walled pipes (wall thickness >10% пречника) или јако кородирани услови можда неће постићи боље од 2-3% чак и након калибрације.
Да ли температура утиче на калибрацију ултразвучних мерача протока воде?
Температура утиче на мерење на два начина. Брзина звука воде се мења за 2,4 м/с по степену, што утиче на прорачуне времена проласка ултразвука-већина бројила укључује аутоматску температурну компензацију када су опремљени РТД сензорима. Температура такође узрокује топлотно ширење димензија цеви, иако је овај ефекат типичан<0.5% over normal water system temperature ranges. Perform calibration at representative operating temperatures, or use temperature sensors for real-time correction. Rapid temperature changes create temporary drift until thermal equilibrium reestablishes, so allow stabilization time before critical measurements.
